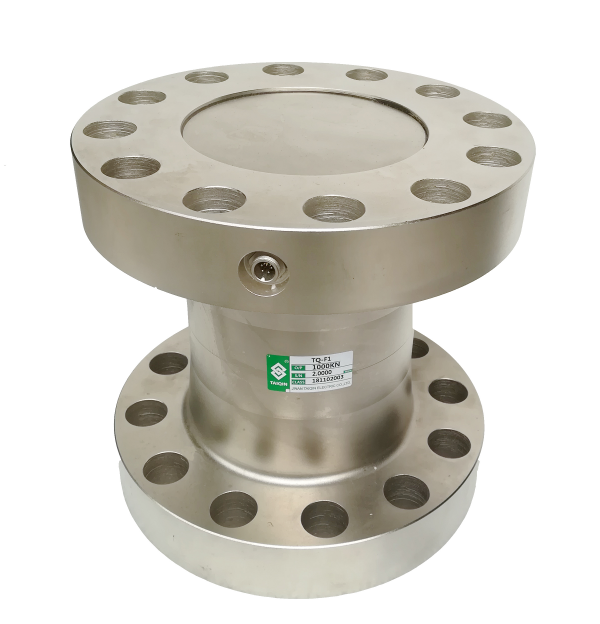

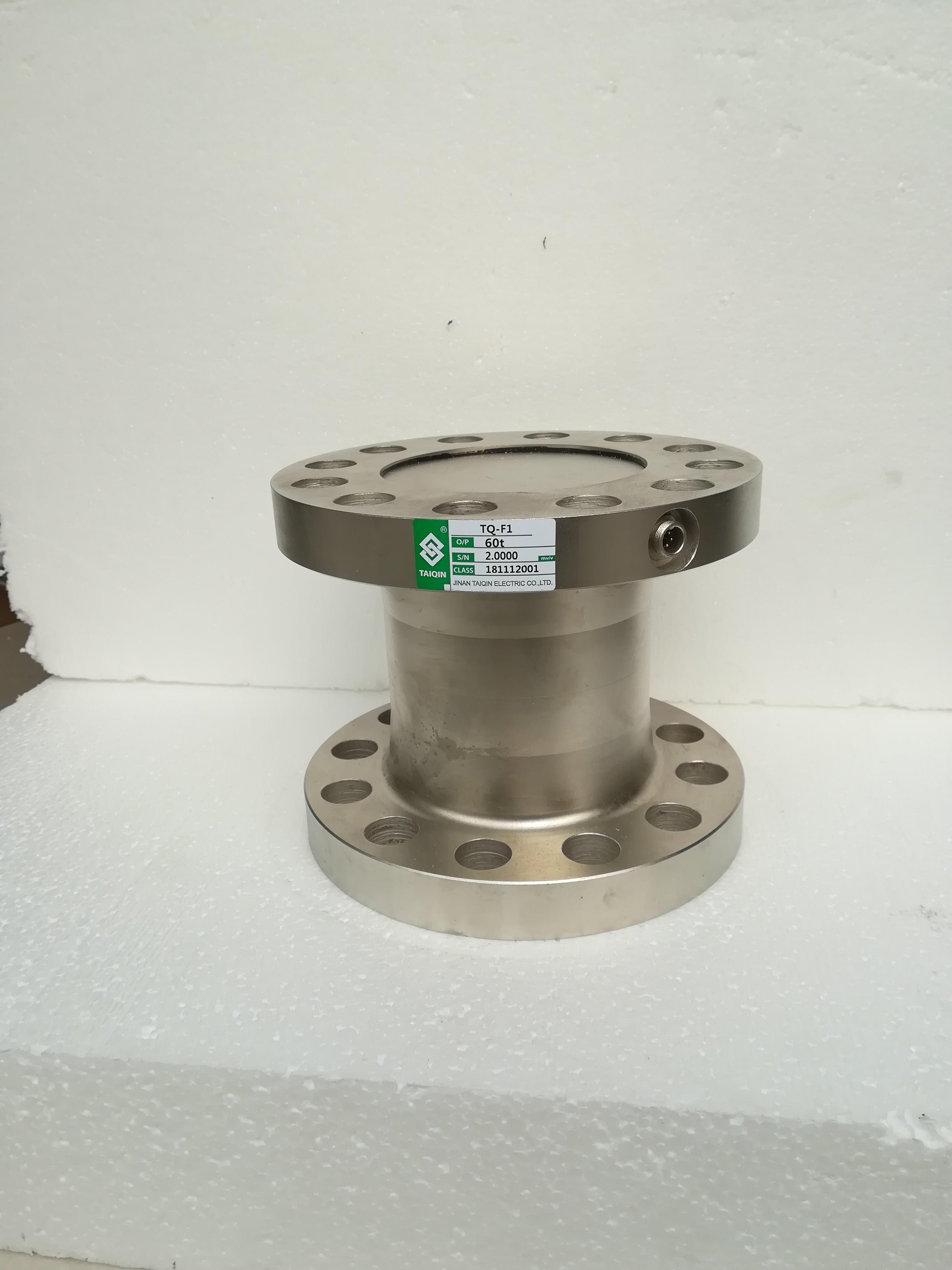

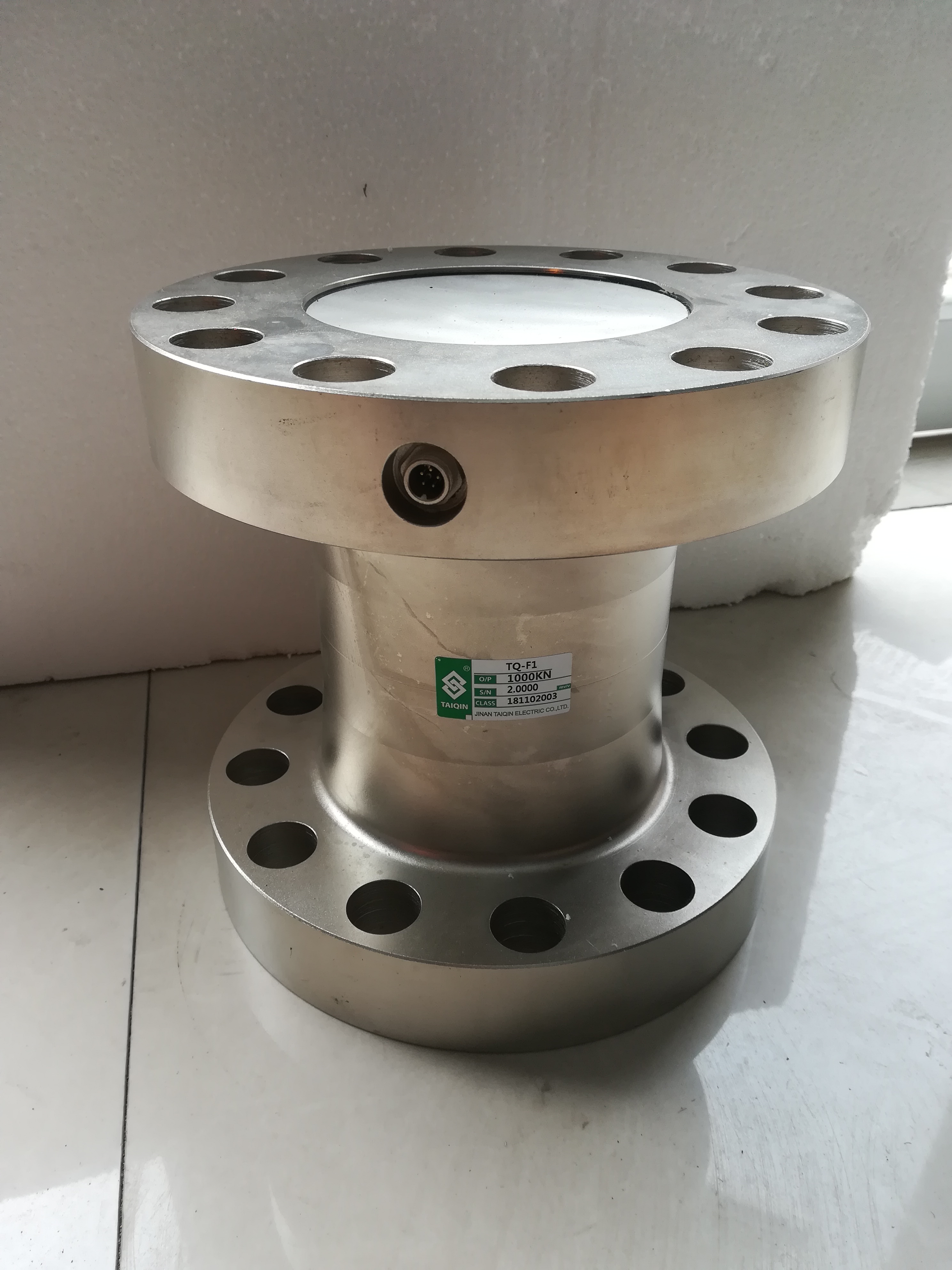

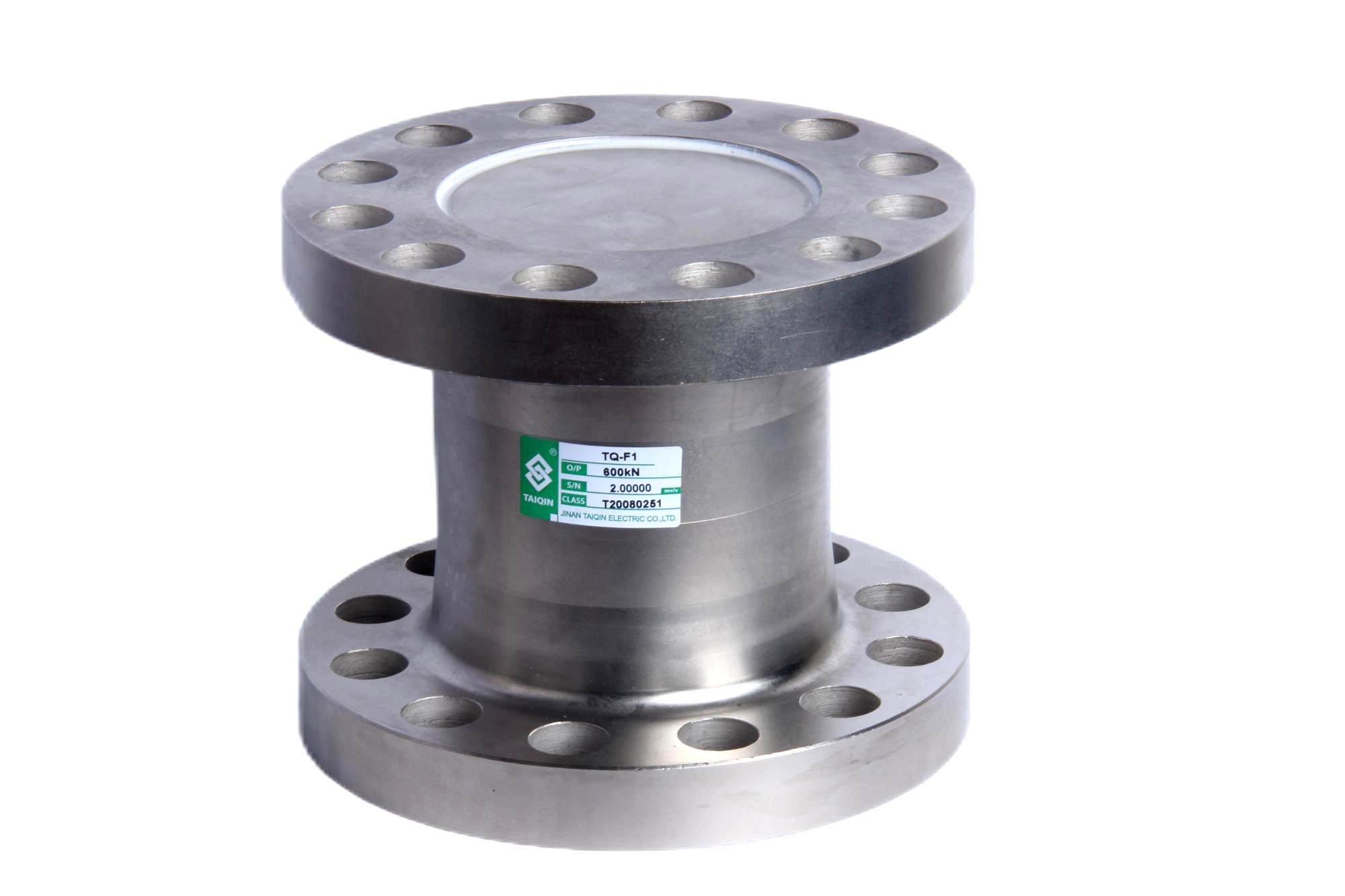

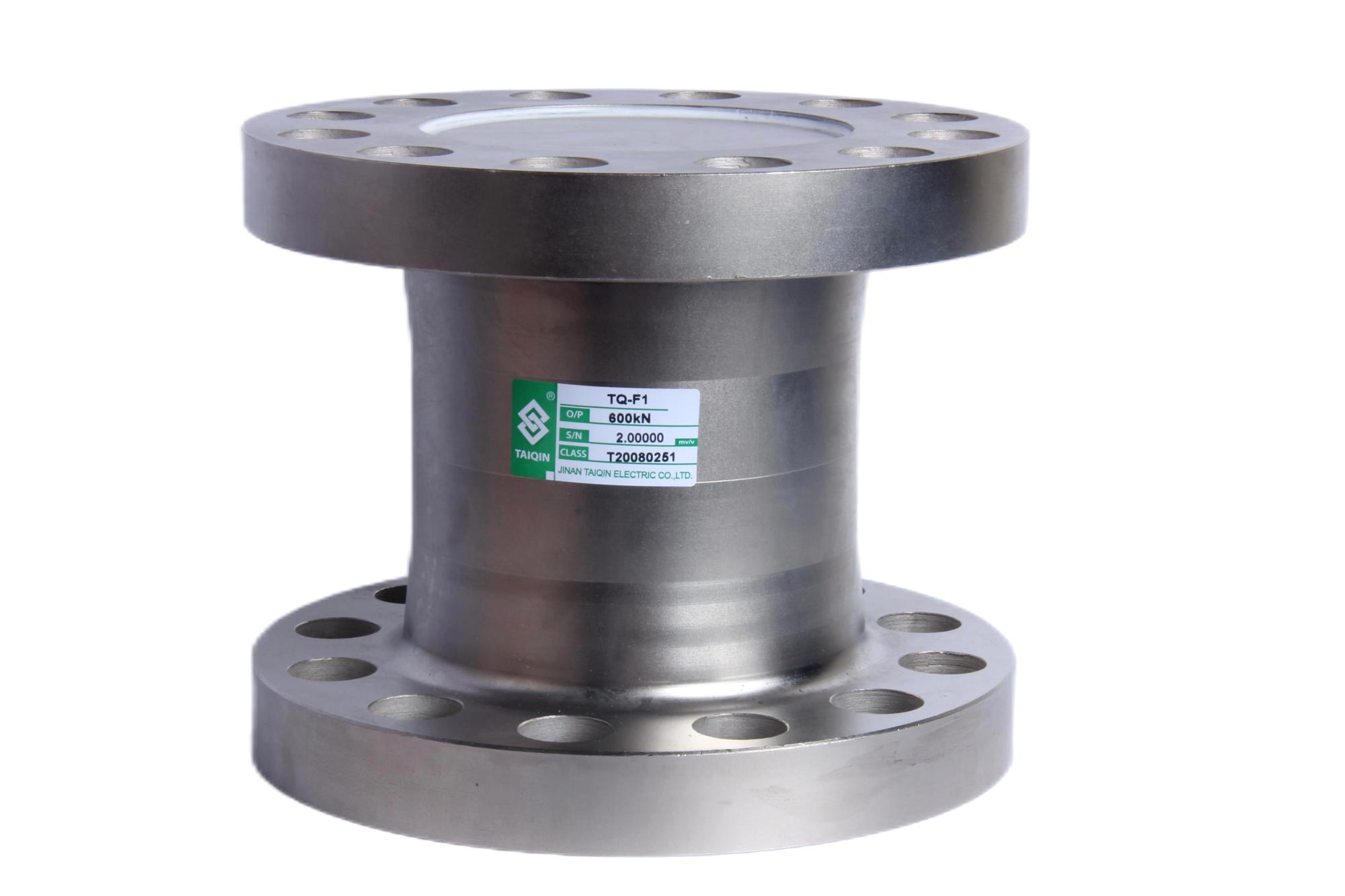

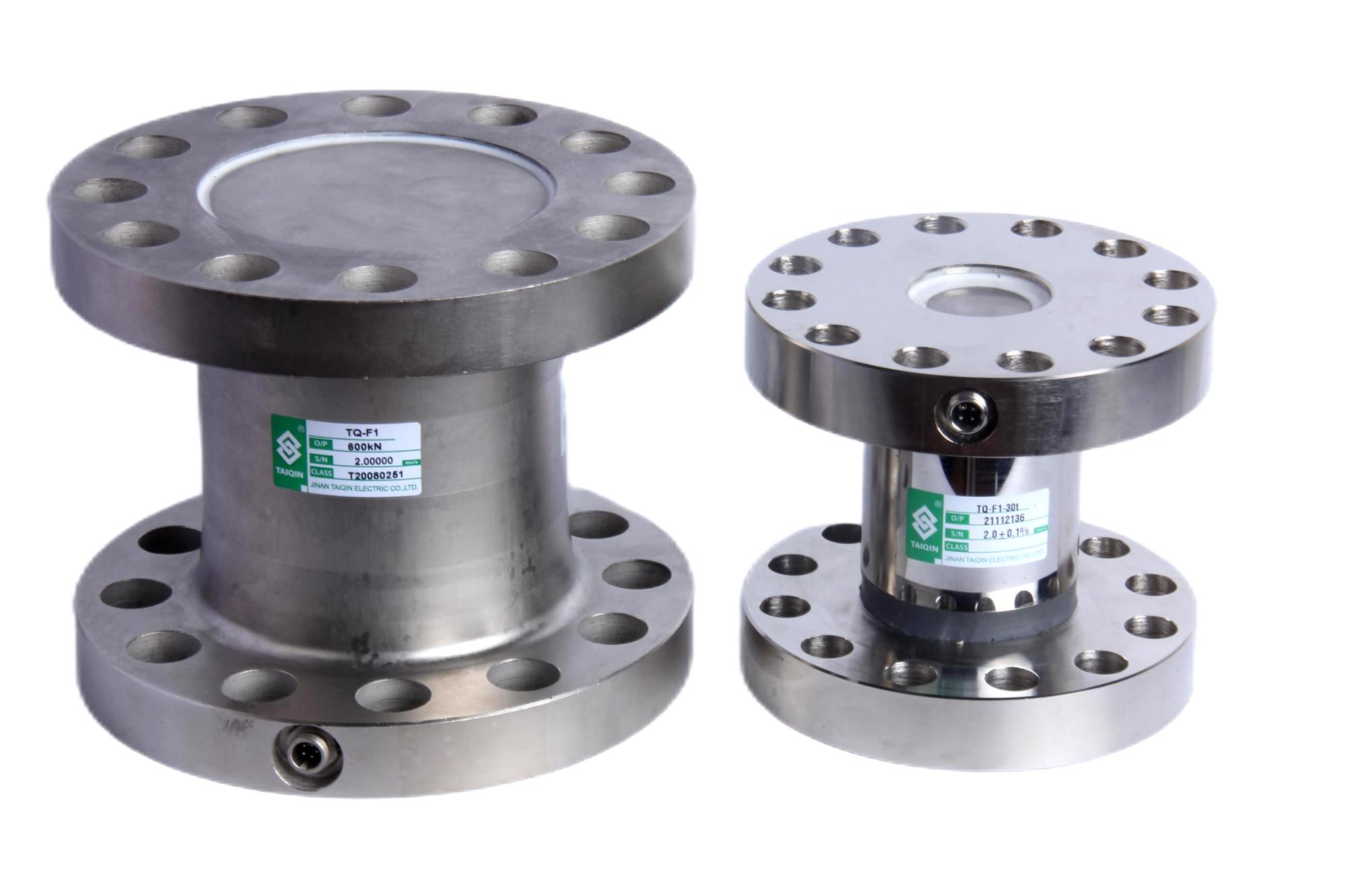

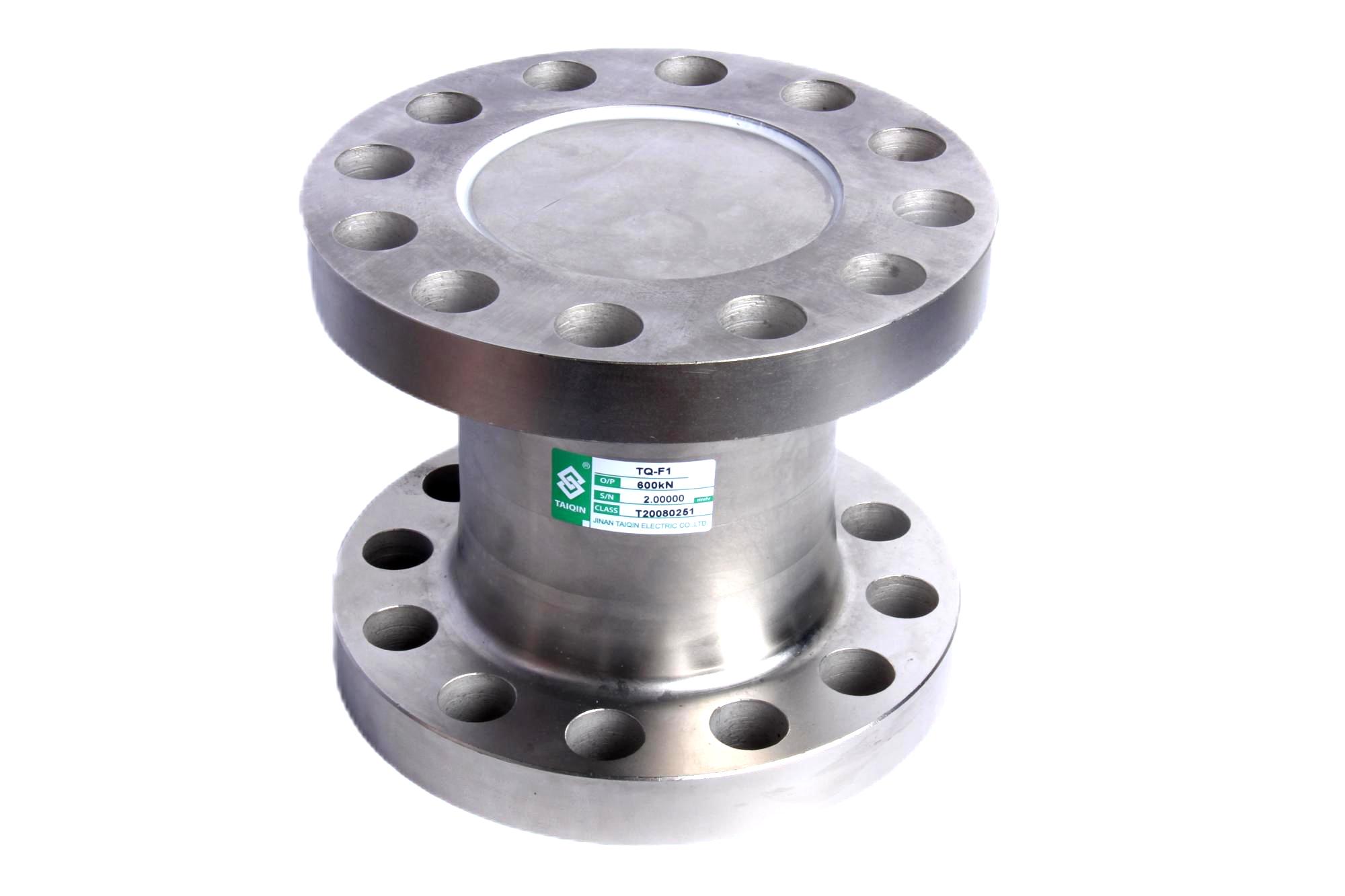

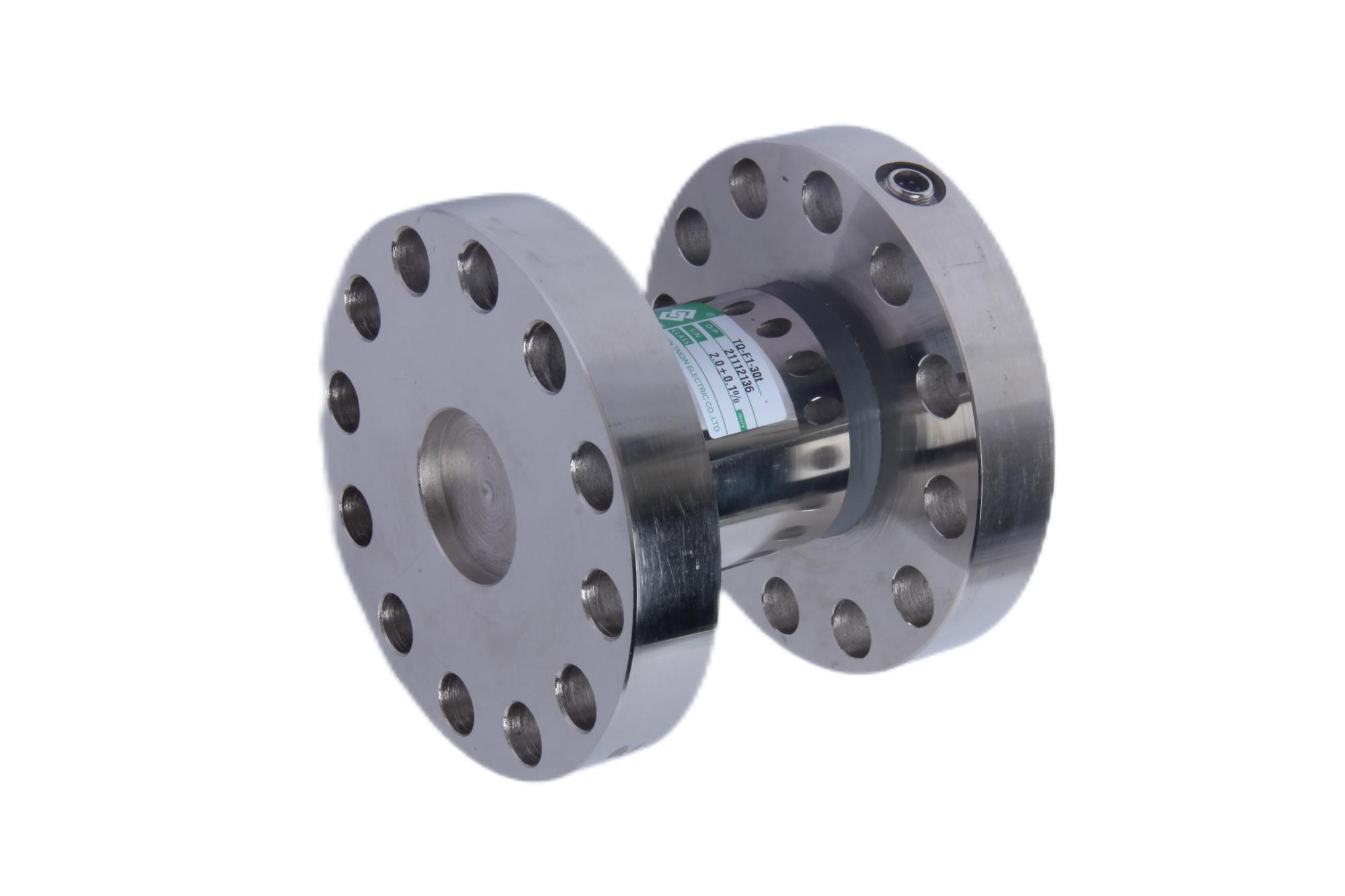

TQ-F1法蘭式稱重傳感器
編號：10122
查看：
發布：2021-03-31
TQ-F1法蘭式稱重傳感器采用優質合金鋼，可靠性好，安裝方便。 TQ-F1法蘭式稱重傳感器適用于拉壓測試場合、材料力學試驗機等力值測量。
編號：10122
查看：
發布：2021-03-31
TQ-F1法蘭式稱重傳感器采用優質合金鋼，可靠性好，安裝方便。 TQ-F1法蘭式稱重傳感器適用于拉壓測試場合、材料力學試驗機等力值測量。
技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 30-3500t |
2 | 綜合精度 | 0.2%F.S |
3 | 靈敏度 | 2.0mV/V |
4 | 零點輸出 | ≤0.1%F.S |
5 | 輸入阻抗 | 780±30Ω |
6 | 輸出阻抗 | 701±3Ω |
7 | 絕緣阻抗 | ≥5000MΩ |
8 | 補償溫度范圍 | -10~40℃ |
9 | 適用溫度范圍 | -30~70℃ |
10 | 安全過載 | 120％F.S |
11 | 極限載荷 | 200%F.S |
12 | 材質 | 合金鋼 |
13 | 激勵電壓 | 10V(DC) |
14 | 密封等級 | IP67 |
15 | 電纜 | 5m |
16 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |

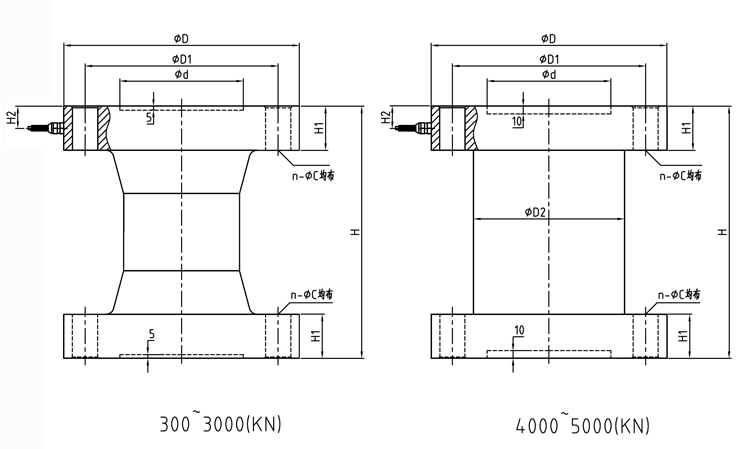

型號 | 量程(kN) | 量程 | D | D1 | D2 | d | H | H1 | H2 | n-?C |
TQ-F1 | 300 | 30 | 145 | 120 | / | 85 | 130 | 22 | 15 | 8-?16 |
500,600 | 50,60 | 197 | 160 | / | 110 | 160 | 25 | 15 | 12-?22 | |
1000 | 100 | 240 | 200 | / | 135 | 230 | 42 | 28 | 12-?26 | |
1500,2000,2500 | 150,200,250 | 305 | 250 | / | 160 | 326 | 57 | 45 | 12-?33 | |
3000 | 300 | 415 | 360 | / | 256 | 358 | 69 | 50 | 18-?33 | |
4000 | 400 | 415 | 360 | / | 265 | 358 | 80 | 18-?33 | ||
5000 | 500 | 415 | 360 | / | 256 | 398 | 69 | 45 | 18-?33 | |
10000 | 1000 | 600 | 515 | / | 352 | 480 | 110 | / | 20-?45 | |
25000(A) | 2500(A) | 700 | 610 | / | / | 800 | 240 | / | 24-?45 | |
25000(B) | 3000(B) | 640 | 550 | / | 280 | 600 | 150 | / | 20-?45 | |
35000 | 3500 | 700 | 610 | / | 335 | 800 | 240 | / | 24-?45 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
