產品名稱：CH-XSQB 懸臂梁傳感器
產品特點：CH-XSQB采用優質合金鋼材質，具有高精度、高穩定性等特點，安裝簡便、快速，適用于攪拌站、皮帶秤、配料秤和平臺秤等。
量程：500N（50kg）、500N(50kg) 、1 kN(100kg) 、2 kN(200kg) 、3 kN(300kg) 、5kN(500kg)、10 kN(1t)、20 kN(2t)、25kN(2.5t) 、30 kN(3t)、50 kN(5t)

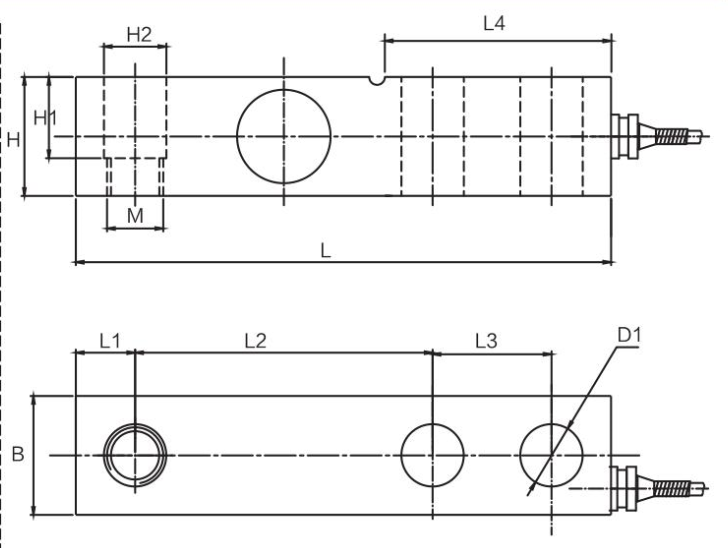

外形尺寸：
量程 | 量程 | L | L1 | L2 | L3 | L4 | B/H | H1 | H2 | M | D1 | |
0.5kN | 50kg | mm | 130 | 22 | 76.2 | 25.4 | 53.5 | 31.8 | 15.7 | Φ13.5 | M12x1.75 | Φ13 |
1-2.5kN | 100kg-2.5t | mm | 130 | 22 | 76.2 | 25.4 | 53.5 | 31.8 | 15.7 | Φ18.5 | M16x2 | Φ13 |
30-50kN | 3t-5t | mm | 171.5 | 19 | 95.3 | 38.1 | 72.5 | 38.1 | 26 | Φ20 | M18x1.5 | Φ20 |
技術參數：
技術參數 | |||
額定輸出 | 2.0mV/V±1% | 零點平衡 | ±1%F.S |
綜合精度 | 0.03%F.S | 輸入阻抗 | 380±5Ω |
線性、滯后性 | ±0.03%F.S | 輸出阻抗 | 350±3Ω |
重復性 | ±0.03%F.S | 絕緣電阻 | ≥5000MΩ |
蠕變 | ±0.03%F.S/30min | 允許工作電壓 | 5～15V/DC |
零點溫度影響 | ±0.03%/10℃ | 工作溫度范圍 | -30℃～+70℃ |
輸出溫度影響 | ±0.03%/10℃ | 安全過載 | 150%F.S |
接線方式 | 激勵：+紅 -黑 信號：+綠 -白 屏蔽：黃 | ||
