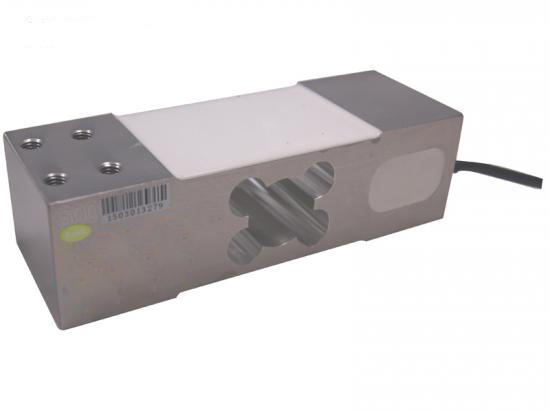

產品特點：TQ-L4B平行梁稱重傳感器為單點承載結構，出廠時已通過四角調整保證其在規定的受載平面內各點輸出一致。產品結構形式簡單，使用方便。產品用途：TQ-L4B行梁稱重傳感器適用于制作由單只傳感器構成的各種形式
產品特點：TQ-L4B平行梁稱重傳感器為單點承載結構，出廠時已通過四角調整保證其在規定的受載平面內各點輸出一致。產品結構形式簡單，使用方便。
產品用途：TQ-L4B行梁稱重傳感器適用于制作由單只傳感器構成的各種形式電子臺秤。
量程： 600N(60kg)、1 .5kN(150kg)、3 kN(300kg)

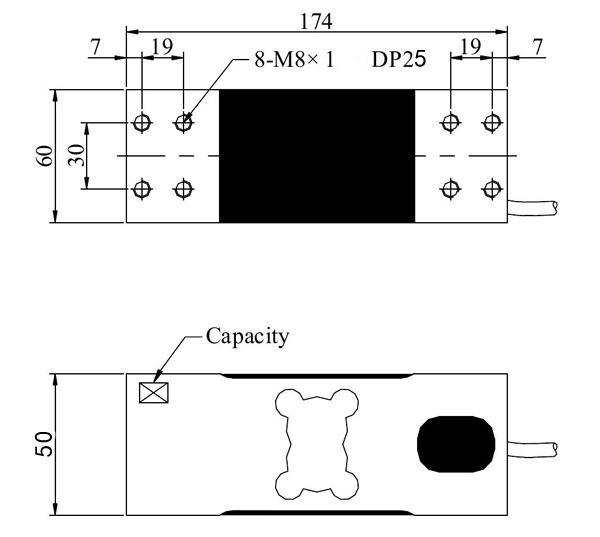

技術參數及外形尺寸
序號 | 產品技術參數 | |
1 | 額定載荷 | 60-300kg |
2 | 額定輸出 | 1.3mV/V±10% |
3 | 零點平衡 | ±0.0200mV/V |
4 | 非線性 | 0.02％F.S |
5 | 滯后 | 0.02％F.S |
6 | 重復性 | 0.02％F.S |
7 | 蠕變/30分鐘 | 0.02％F.S |
8 | 回零/30分鐘 | 0.02％F.S |
9 | 輸出溫度影響 | 0.02％F.S/10℃ |
10 | 零點溫度影響 | 0.03％F.S/10℃ |
11 | 輸入阻抗 | 410±15Ω |
12 | 輸出阻抗 | 350±5Ω |
13 | 絕緣阻抗 | ≥5000MΩ |
14 | 工作溫度范圍 | -20~60℃ |
15 | 安全過載 | 150％F.S |
16 | 極限過載 | 200%F.S |
17 | 材質 | 鋁合金 |
18 | 推薦工作電壓 | 5-12VDC |
19 | 最大工作電壓 | 15VDC |
20 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
