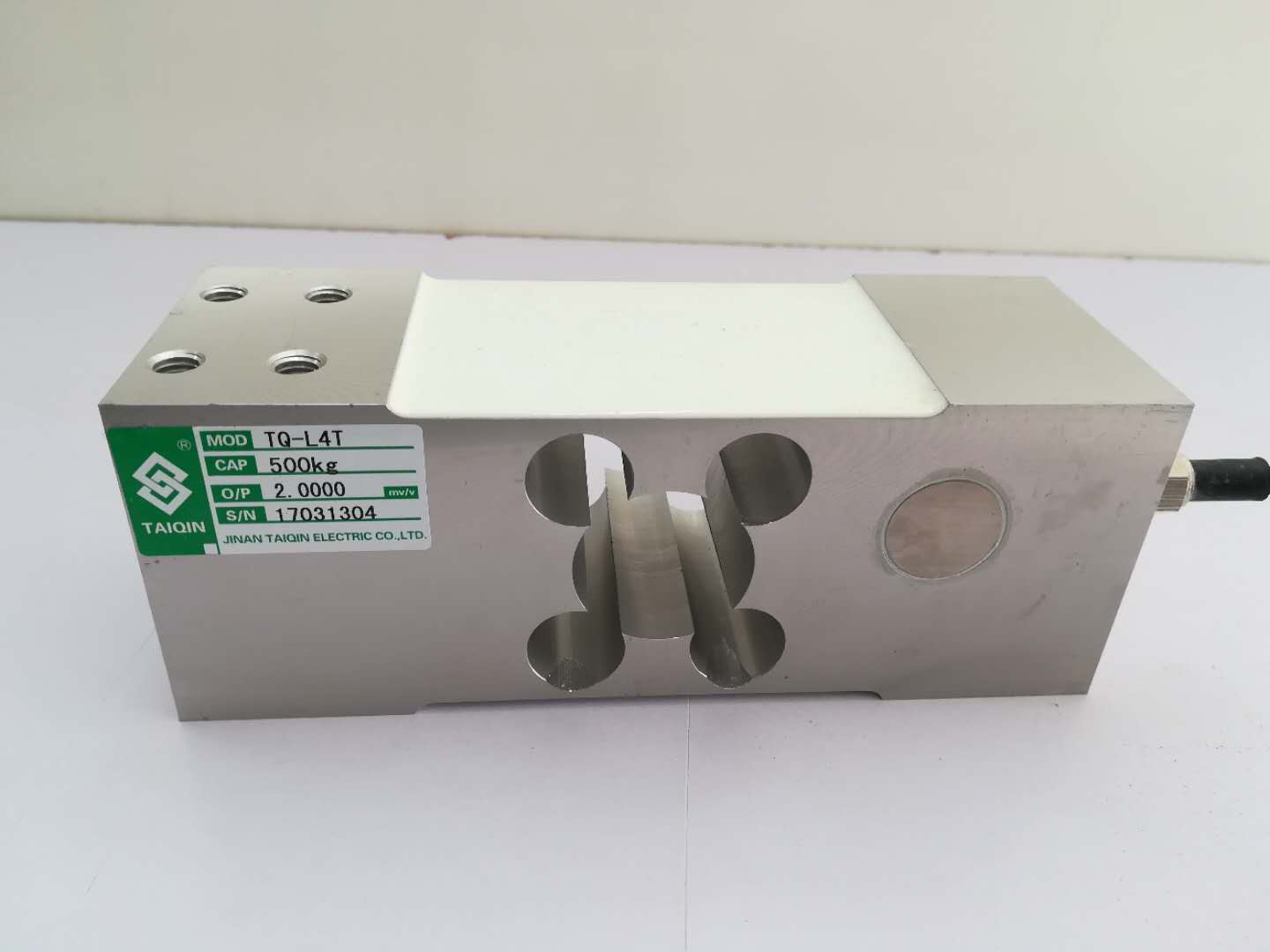

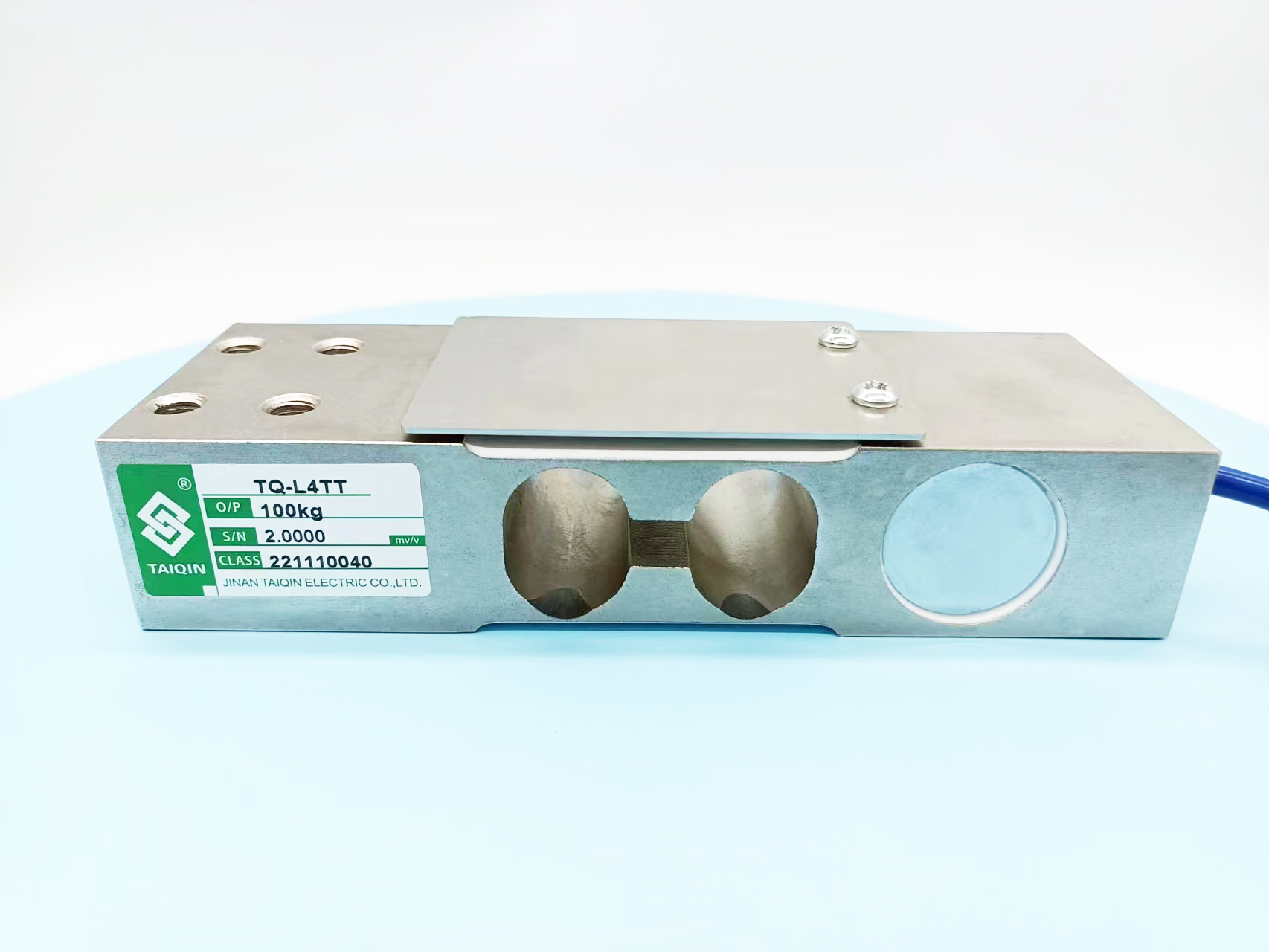

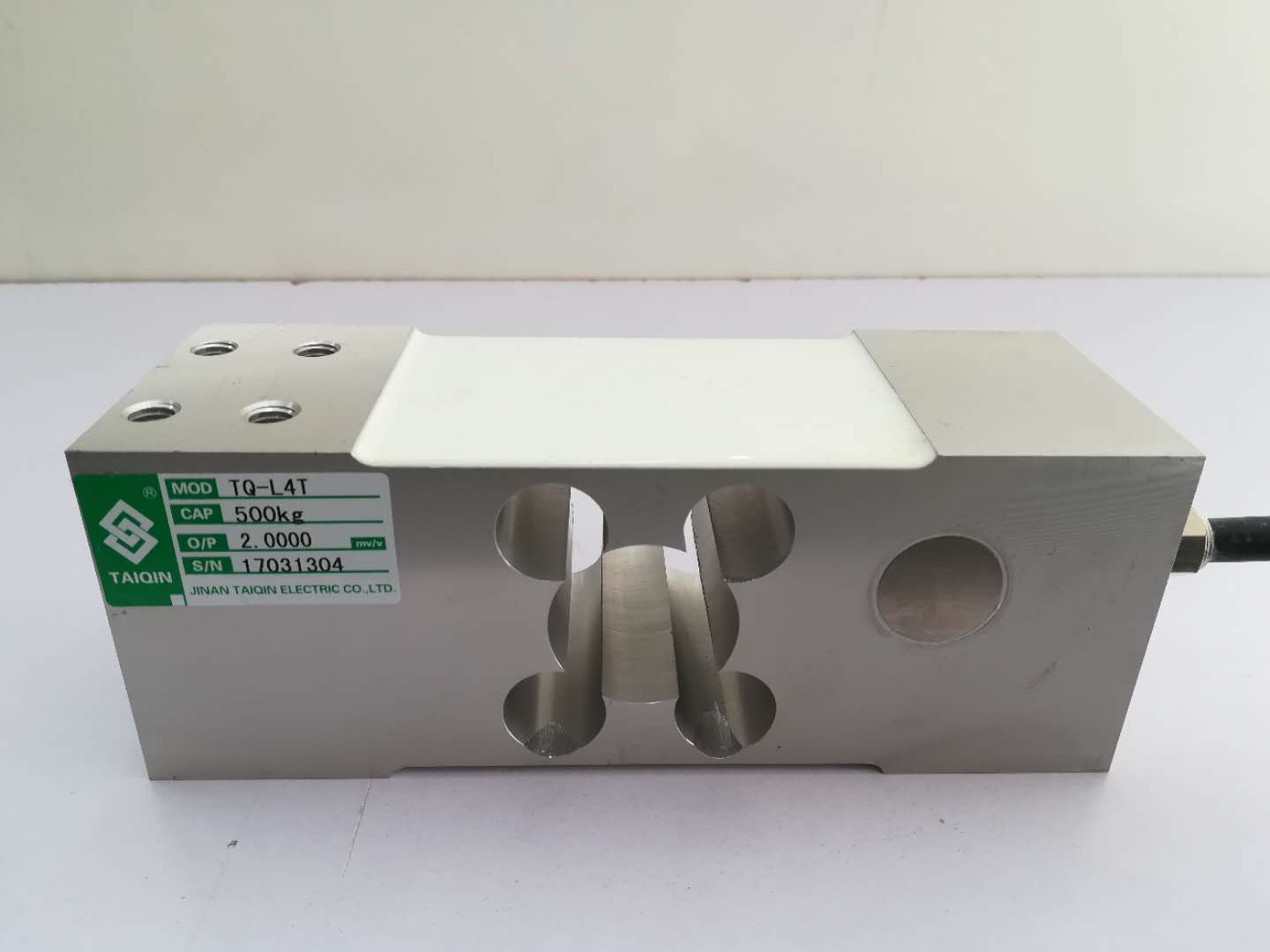

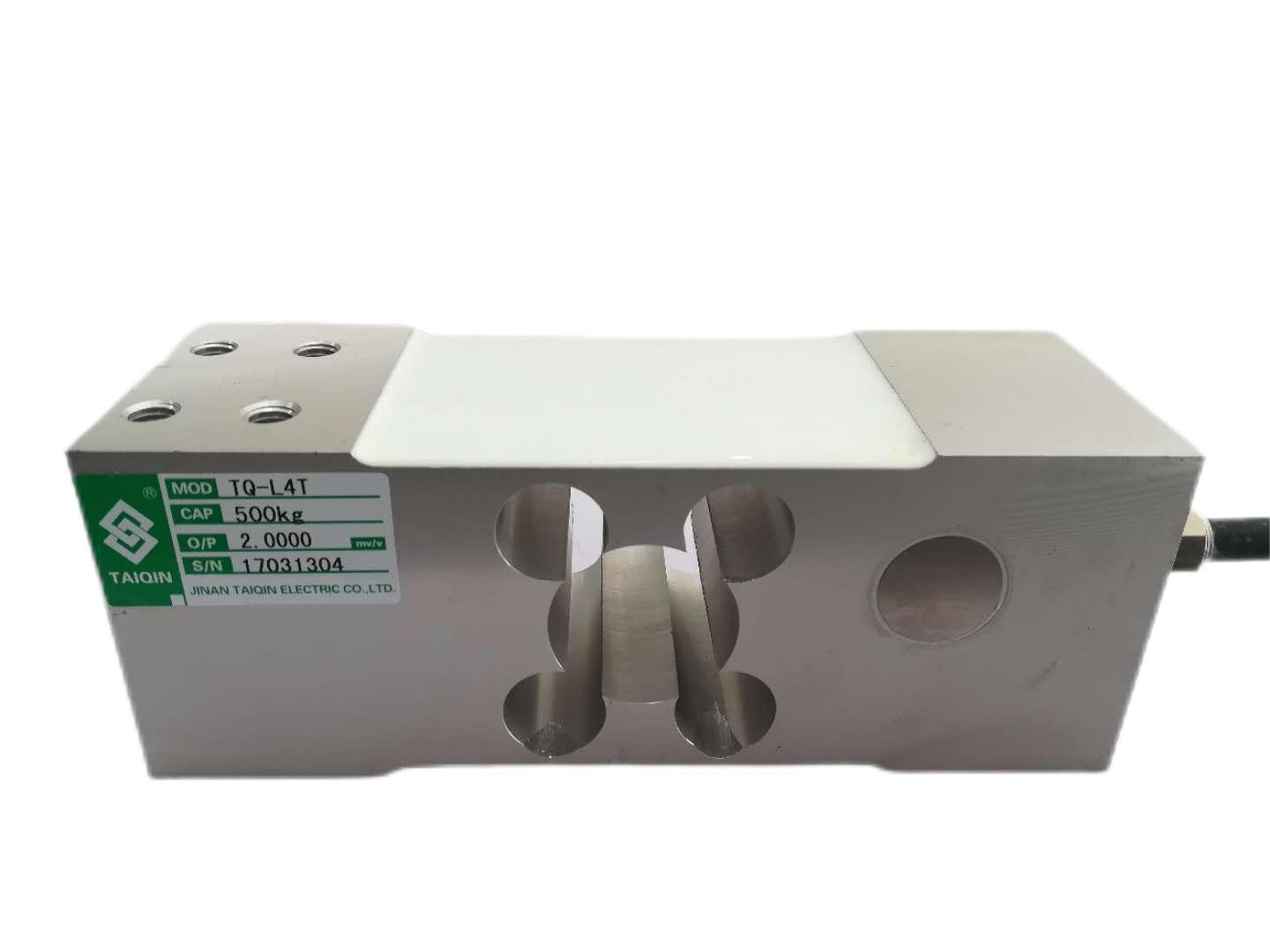

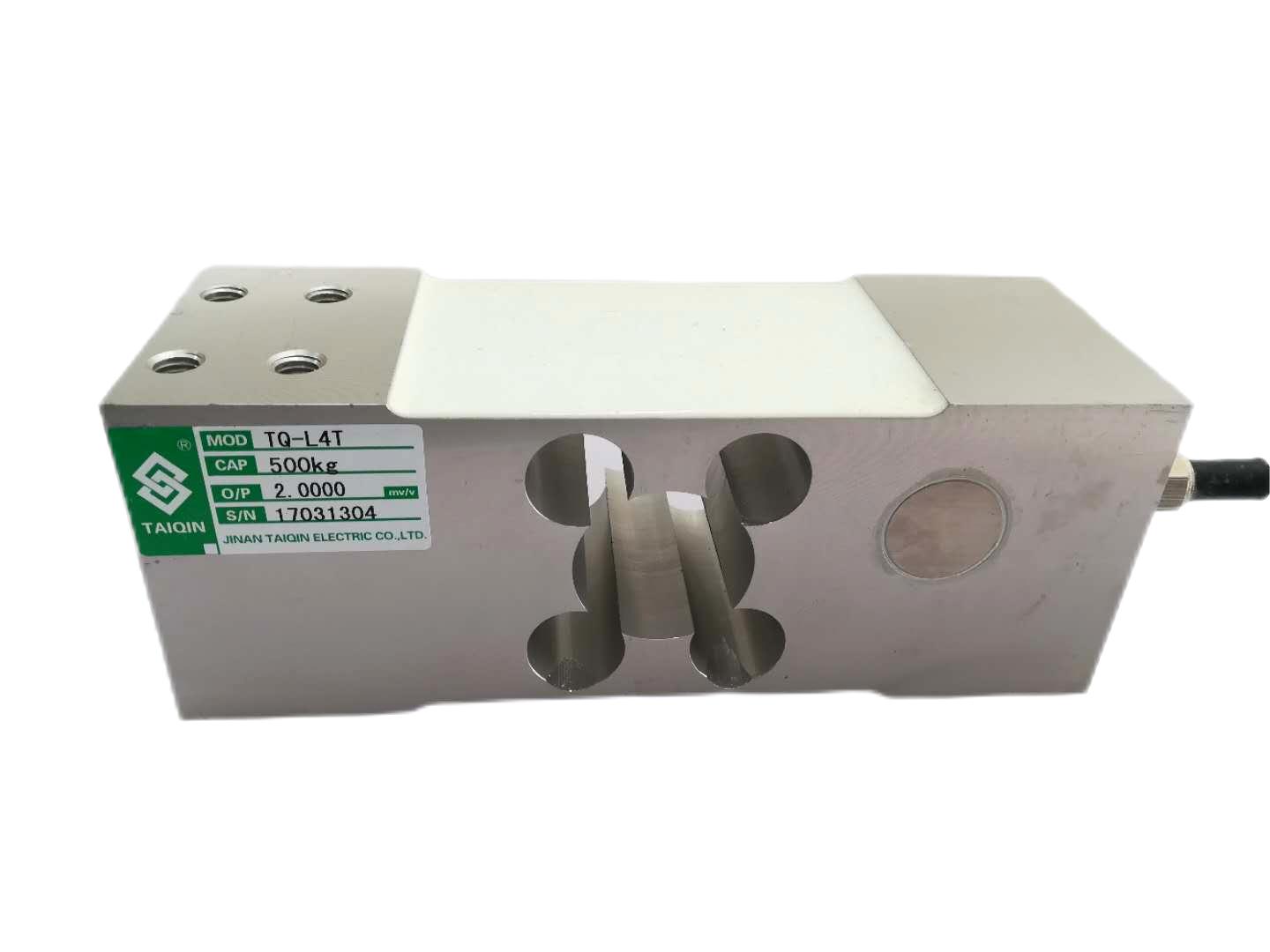

產品特點:TQ-L4TT平行梁稱重傳感器為單點承載結構,出廠時已通過四角調整保證其在規定的受載平面內各點輸出一致。產品結構形式簡單,使用方便。
產品用途:TQ-L4TT行梁稱重傳感器適用于制作由單只傳感器構成的各種形式電子臺秤。
量程:500N(50kg)、1 kN(100kg)、1 .5kN(150kg)、2 kN(200kg)

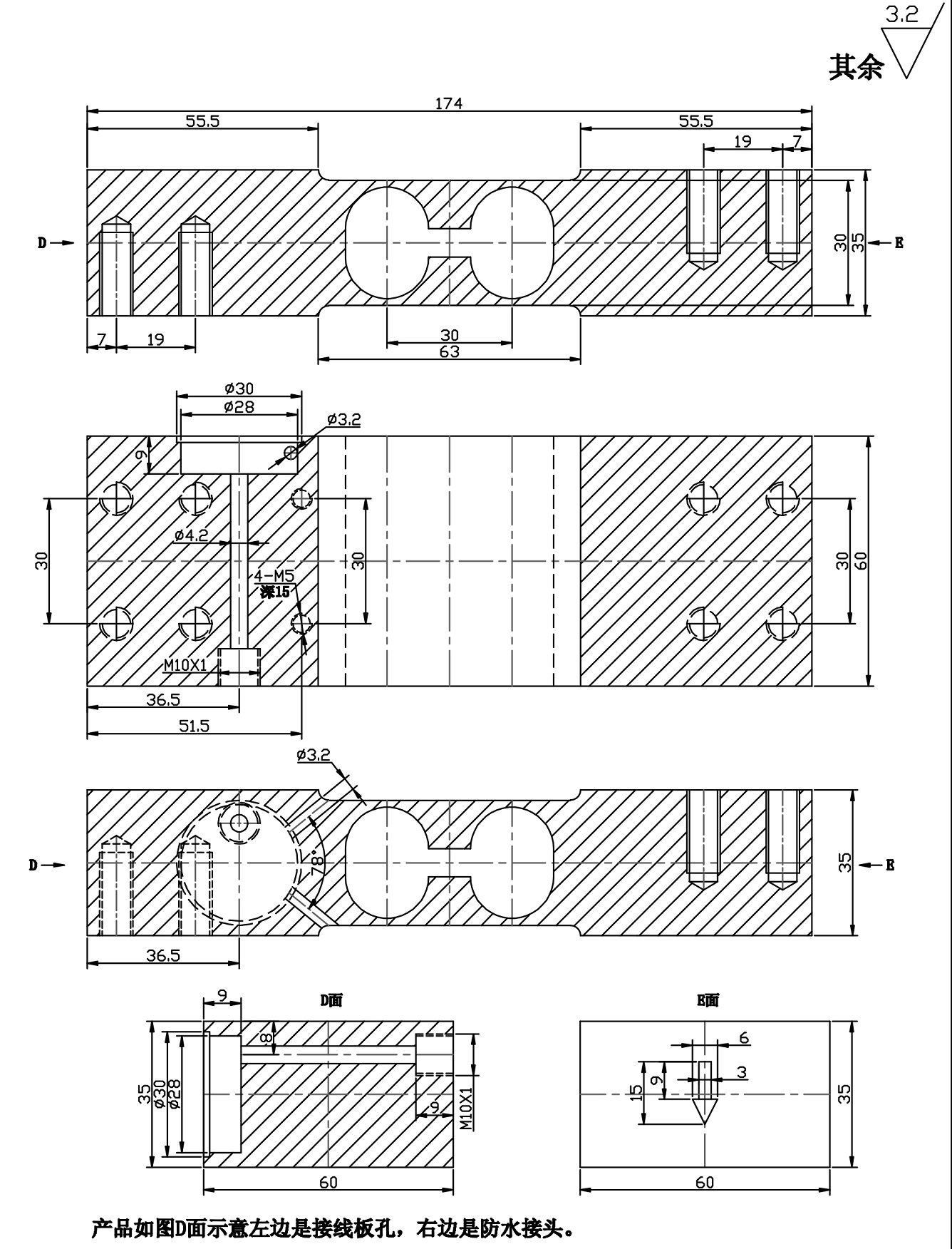

技術參數及外形尺寸:
序號 | 產品技術參數 | 1 | 額定載荷 | 50-200kg | 2 | 額定輸出 | 2.0mV/V±5% | 3 | 零點平衡 | ±1.0mV/V | 4 | 非線性 | 0.03%F.S | 5 | 滯后 | 0.03%F.S | 6 | 重復性 | 0.03%F.S | 7 | 蠕變/30分鐘 | 0.03%F.S | 8 | 回零/30分鐘 | 0.03%F.S | 9 | 輸出溫度影響 | 0.03%F.S/10℃ | 10 | 零點溫度影響 | 0.03%F.S/10℃ | 11 | 輸入阻抗 | 400±20Ω | 12 | 輸出阻抗 | 351±3Ω | 13 | 絕緣阻抗 | ≥5000MΩ | 14 | 工作溫度范圍 | -10~60℃ | 15 | 安全過載 | 150%F.S | 16 | 極限過載 | 200%F.S | 17 | 材質 | 鋁合金 | 18 | 推薦工作電壓 | 5-12VDC | 19 | 最大工作電壓 | 15VDC | 20 | 接線方式 | 紅……E+(輸入正) 黑……E-(輸入負) 綠……S+(輸出正) 白……S-(輸出負) |
|
圖片與實物略有差異,以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利,恕不另行通知
