TQ-1F內螺紋輪輻式測力傳感器
編號：10110
查看：
發布：2021-08-05

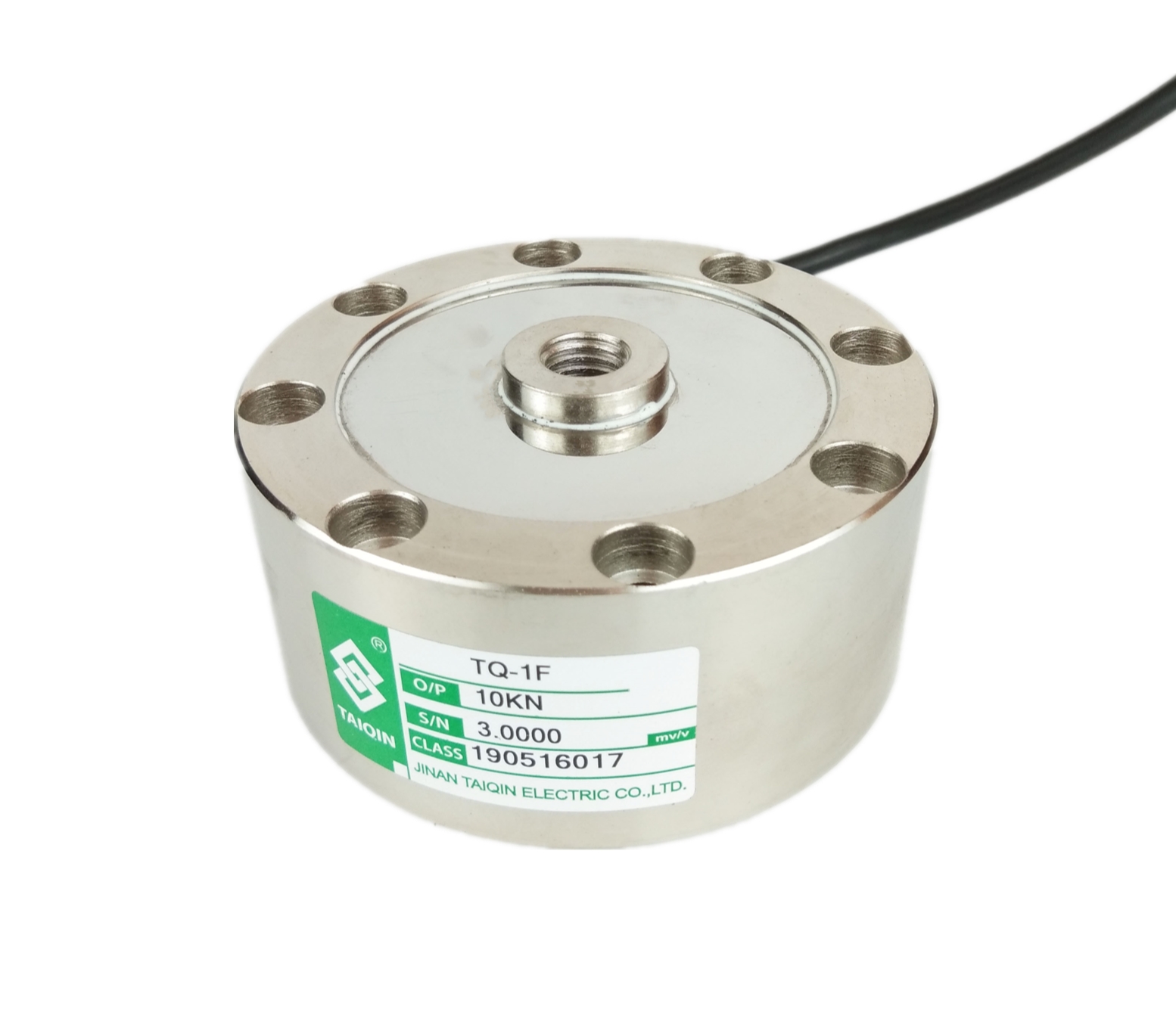

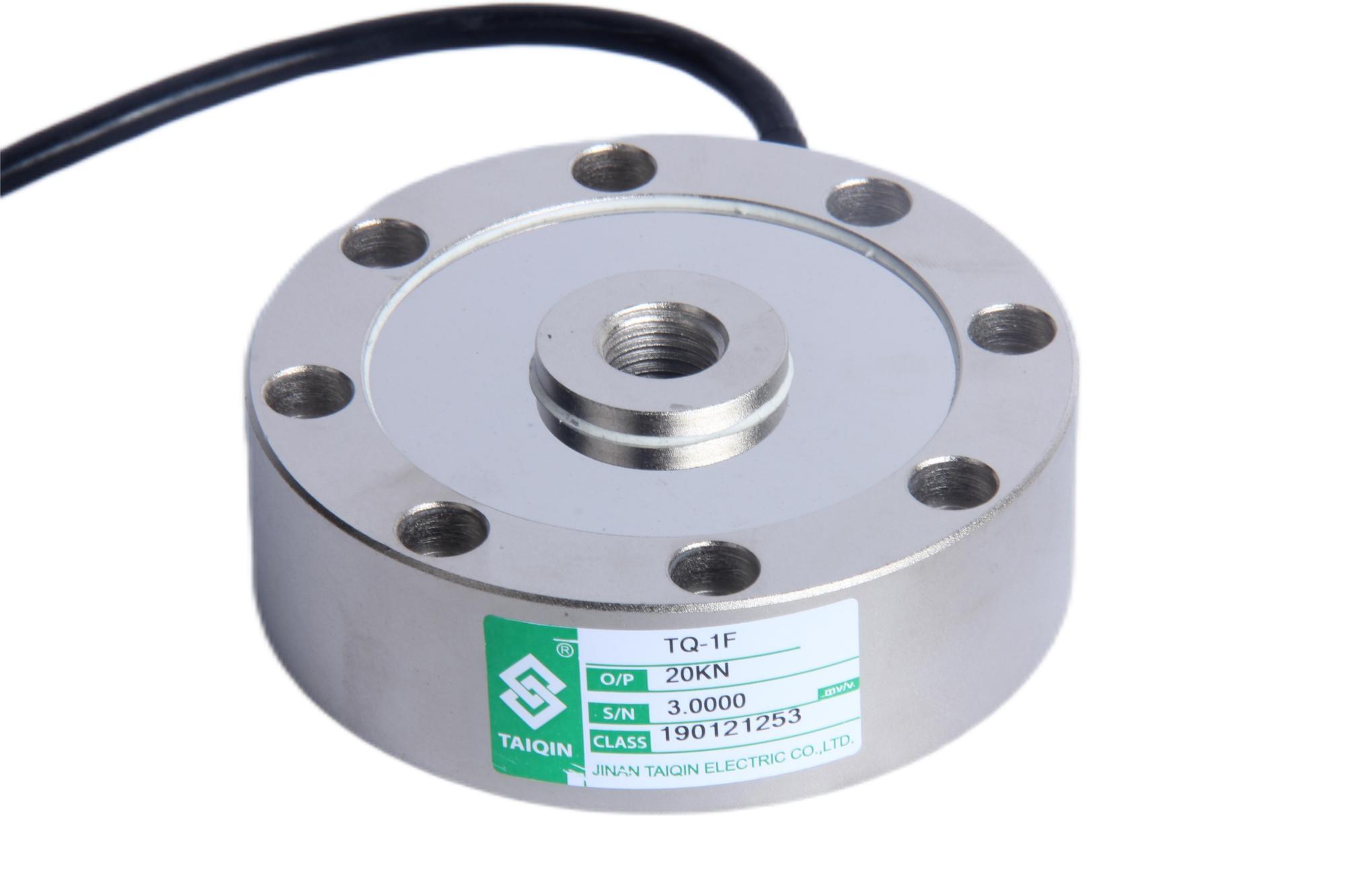

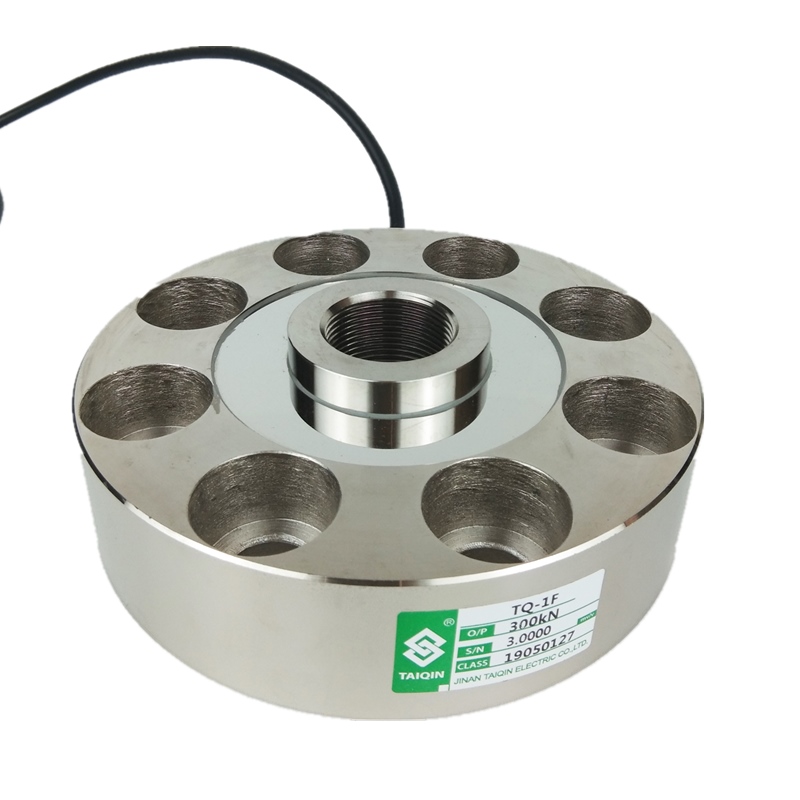

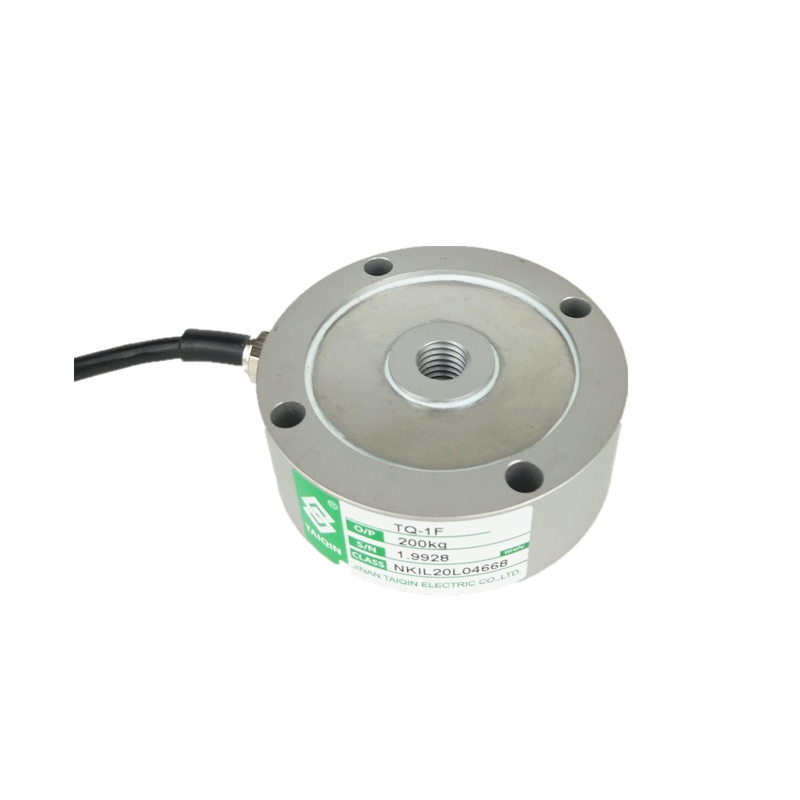

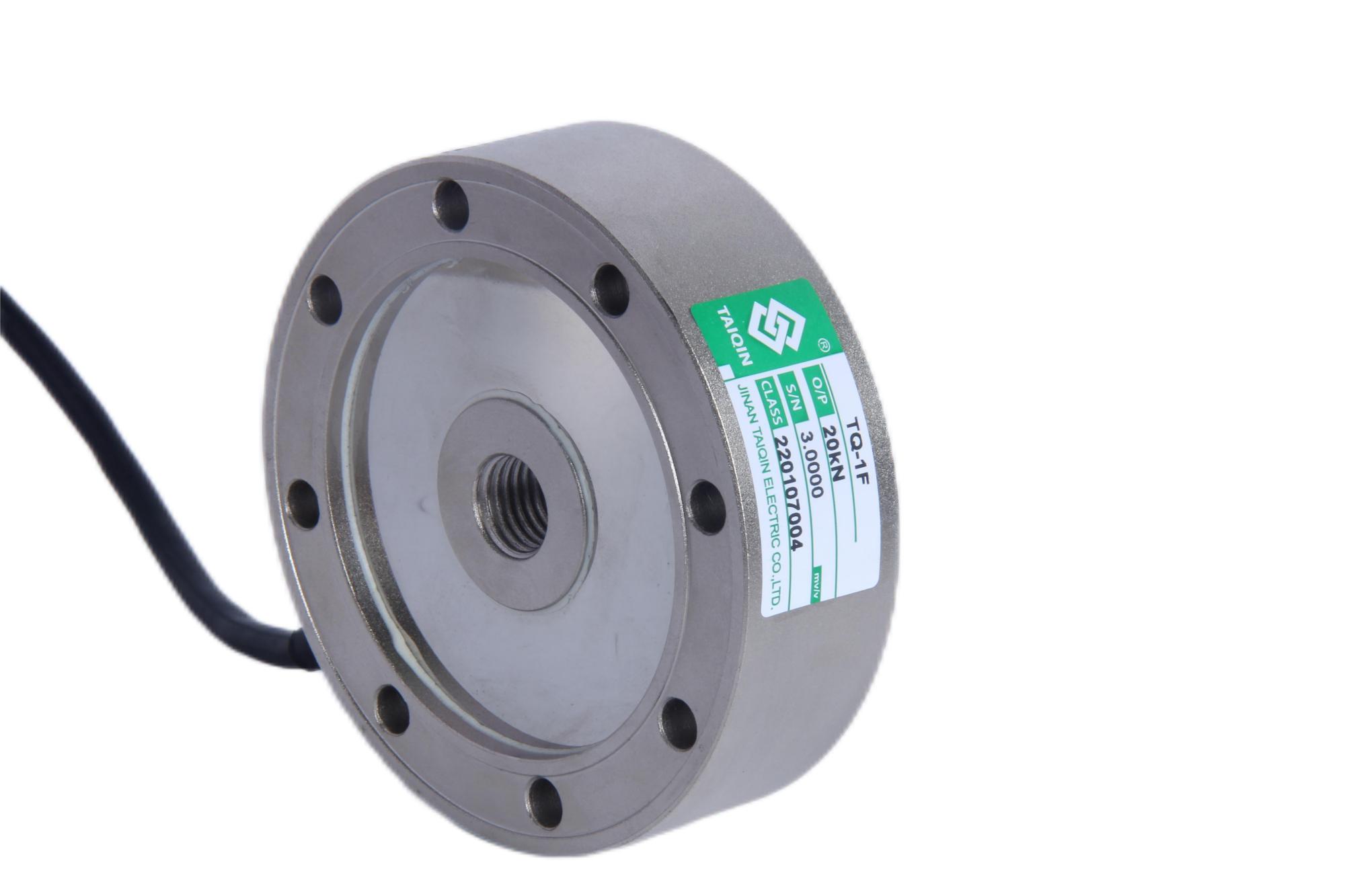

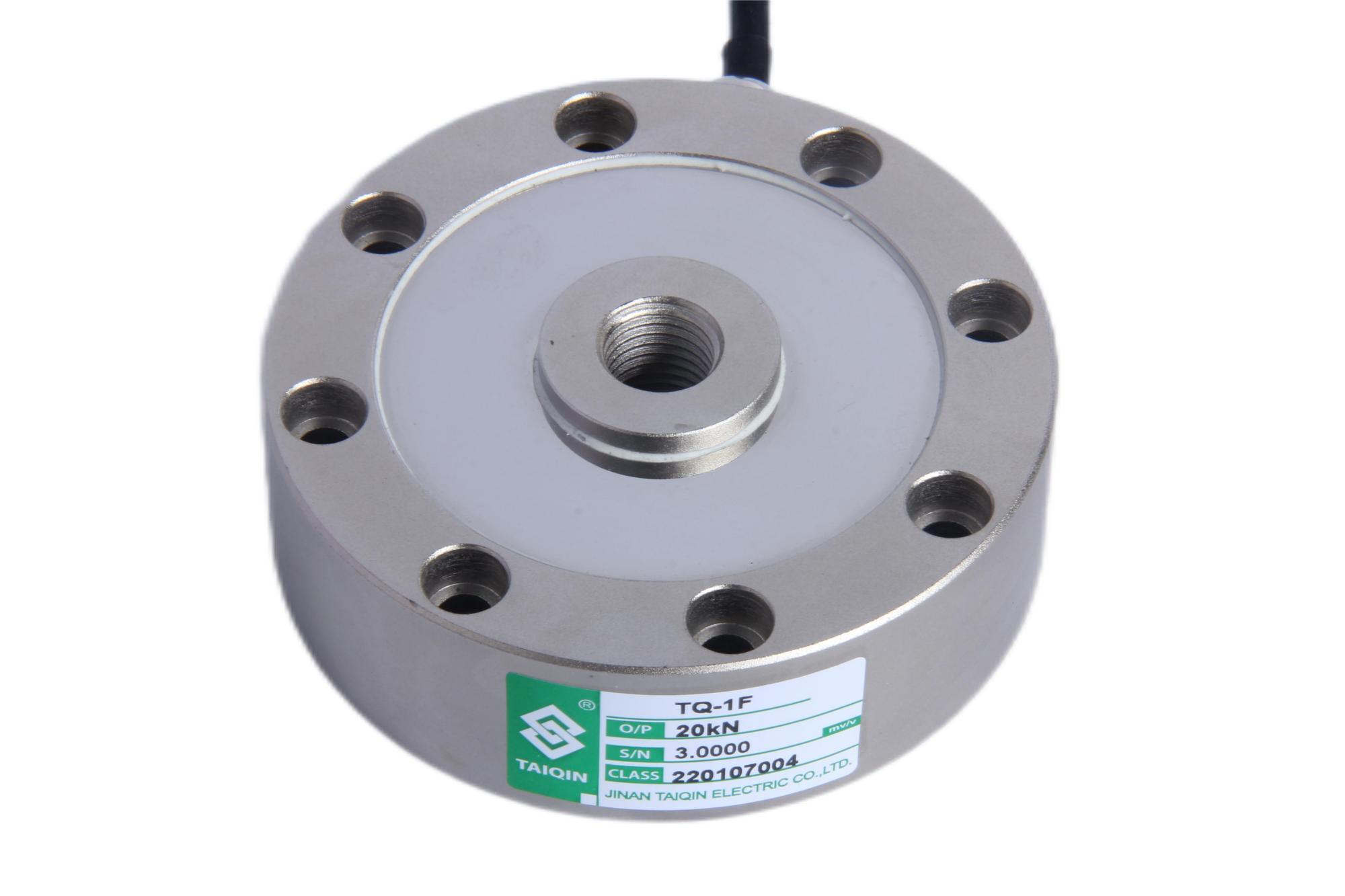

TQ-1F內螺紋輪輻式測力傳感器采用低截面的緊湊設計，合金鋼無電解鍍鎳處理，具有高輸出小變形，偏心加載補償?shù)忍攸c。 TQ-1F內螺紋輪輻式測力傳感器適用于試驗機等力量測量。
編號：10110
查看：
發布：2021-08-05
TQ-1F內螺紋輪輻式測力傳感器采用低截面的緊湊設計，合金鋼無電解鍍鎳處理，具有高輸出小變形，偏心加載補償?shù)忍攸c。 TQ-1F內螺紋輪輻式測力傳感器適用于試驗機等力量測量。
產品特點：TQ-1F內螺紋輪輻式測力傳感器采用低截面的緊湊設計，合金鋼無電解鍍鎳處理，具有高輸出小變形，偏心加載補償?shù)忍攸c。
產品用途：TQ-1F內螺紋輪輻式測力傳感器適用于試驗機等力量測量。
量程： 2 kN(200kg)、5 kN(500kg)、10 kN(1t)、15 kN(1.5t)、25 kN(2.5t)、50 kN(5t)、100 kN(10t)、200 kN(20t)、300 kN(30t)、500 kN(50t)、1000 kN(100t)

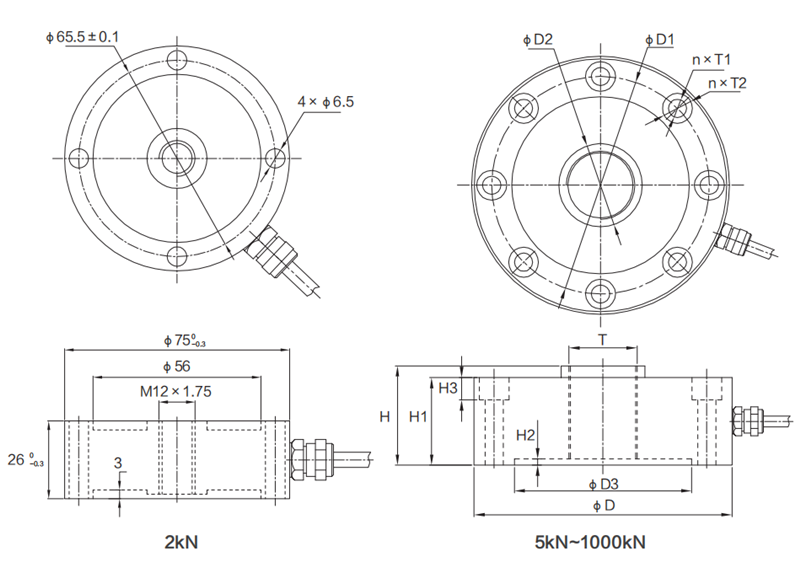

技術參數及外形尺寸：
序號 | 產品技術參數 | |
1 | 額定載荷 | 2kN-1000kN |
2 | 綜合精度 | ≤0.05%F.S |
3 | 靈敏度 | 3.0mV/V |
4 | 輸入阻抗 | 385±5Ω/1210±20Ω（200kg） |
5 | 輸出阻抗 | 350±3Ω/1050±20Ω(200kg) |
6 | 絕緣阻抗 | ≥5000MΩ |
7 | 補償溫度范圍 | -10~40℃ |
8 | 適用溫度范圍 | -30~70℃ |
9 | 安全過載 | 150％F.S |
10 | 材質 | 不銹鋼/合金鋼 |
11 | 激勵電壓 | 10V(DC/AC) |
12 | 密封等級 | IP67 |
13 | 接線方式 | 紅……E+（輸入正） 黑……E-（輸入負） 綠……S+（輸出正） 白……S-（輸出負） |
量程(kN) | 量程 | D | D1 | D2 | D3 | H | H1 | H2 | H3 | T | n×T1 | n×T2 |
5-10 | 0.5-1 | 90 | 78 | 22 | 65 | 43 | 40 | 3.0 | 6 | M12×1.75 | 8×Φ6.6 | 8×Φ10.5 |
15-25 | 1.5-2.5 | 105 | 89 | 32 | 75 | 35 | 32 | 3.0 | 7.2 | M16×2 | 8×Φ7.2 | 8×Φ10.5 |
50-100 | 5-10 | 138 | 110 | 44 | 88 | 46 | 41 | 3.0 | 12 | M27×2 | 8×Φ13.2 | 8×Φ19 |
200-300 | 20-30 | 165 | 130 | 55 | 96 | 50 | 41 | 3.0 | 20 | M36×2 | 8×Φ21 | 8×Φ31 |
500 | 50 | 234 | 194 | --- | 150 | 60 | 55 | 4.7 | 22 | M52×2-6H | 16×Φ21 | 16×Φ32 |
1000 | 100 | 258 | 218 | --- | 174 | 60 | 57 | 3.0 | 22 | M76×2 | 16×Φ21 | 16×Φ32 |
圖片與實物略有差異，以實物為準 / 濟南泰欽保留隨時更改、撤消產品型號、規格的權利，恕不另行通知
